VIAVI Xgig 飞行引导插入器，适用于PCI Express4.0在被测设备和VIAVI协议分析仪机箱之间提供数据信号连接。

当物理连机器端口不可用时，VIAVI Xgig PCIe4.0飞行引线插入器Xgig4k-PCIe4-X4-FL为主机和端点设备之间的链路提供数据信号分接。每个插入器都提供向下焊接探针尖端，用于连接到被测器件（DUT）。使用多达四个飞行引线插值器，分析仪将支持高达X16的通道宽度。

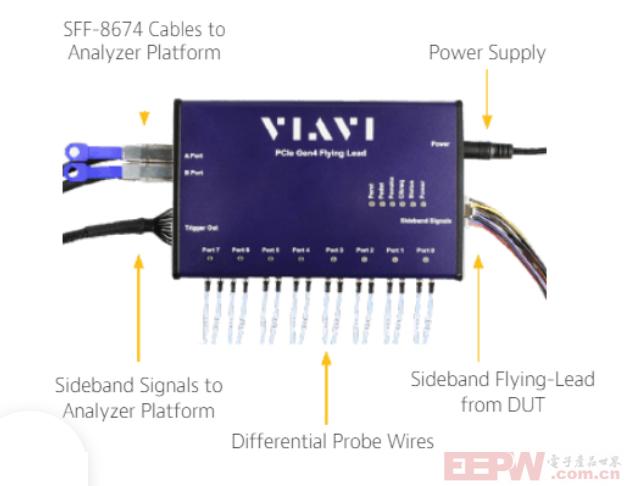

Flying Lead探头配置高质量、低损耗的探头电缆，采用匹配的差分对，通过探头尖端线连接到小型PCB。尖端导线是可更换的，这允许探头电缆的多种用途。此主动插入器在1到4个通道中的每一个通道上分流双向数据，数据以13GTps的速度采集以供分析。

主要特点

应用

VIAVI-xgig4K-PCIe4-X4-FL插入器支持VIAVI Xgig4K-PCIe4-X16系统机箱的分析仪功能，此插入器的预期预期用途是捕获同一PCB上没有连接器提供接入点的控制器IC之间的信号。单板计算机（SBC）通常包括许多与PCIe连接的控制器，其他嵌入式和工业系统设计也是如此。

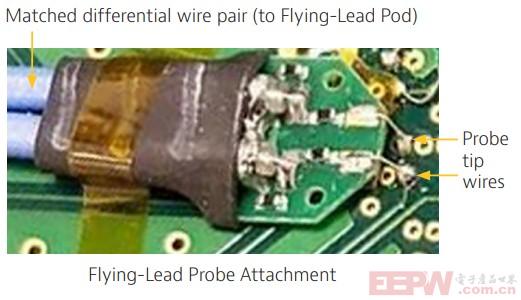

该插入器的飞铅探针线焊接在主机或端点设备附近的迹线上

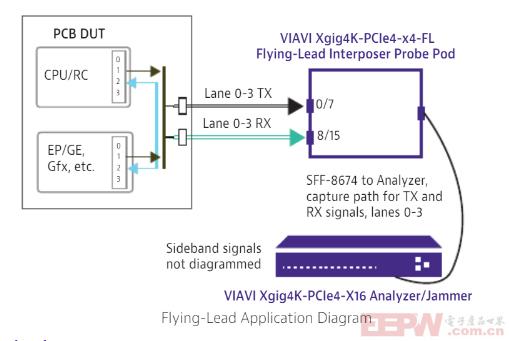

下方简单的框图显示了从DUT通过飞行引线盒到分析仪的分接信号数据路径。DUT的PCIe信号数据从上游和下游数据路径捕获（分接），作为分析仪的输入。

Flying Lead探针与分析仪配合使用，用于调制和验证新的硬件ICs、新的系统硬件实现、系统BIOS和软件的固件验证，并支持制造测试。
