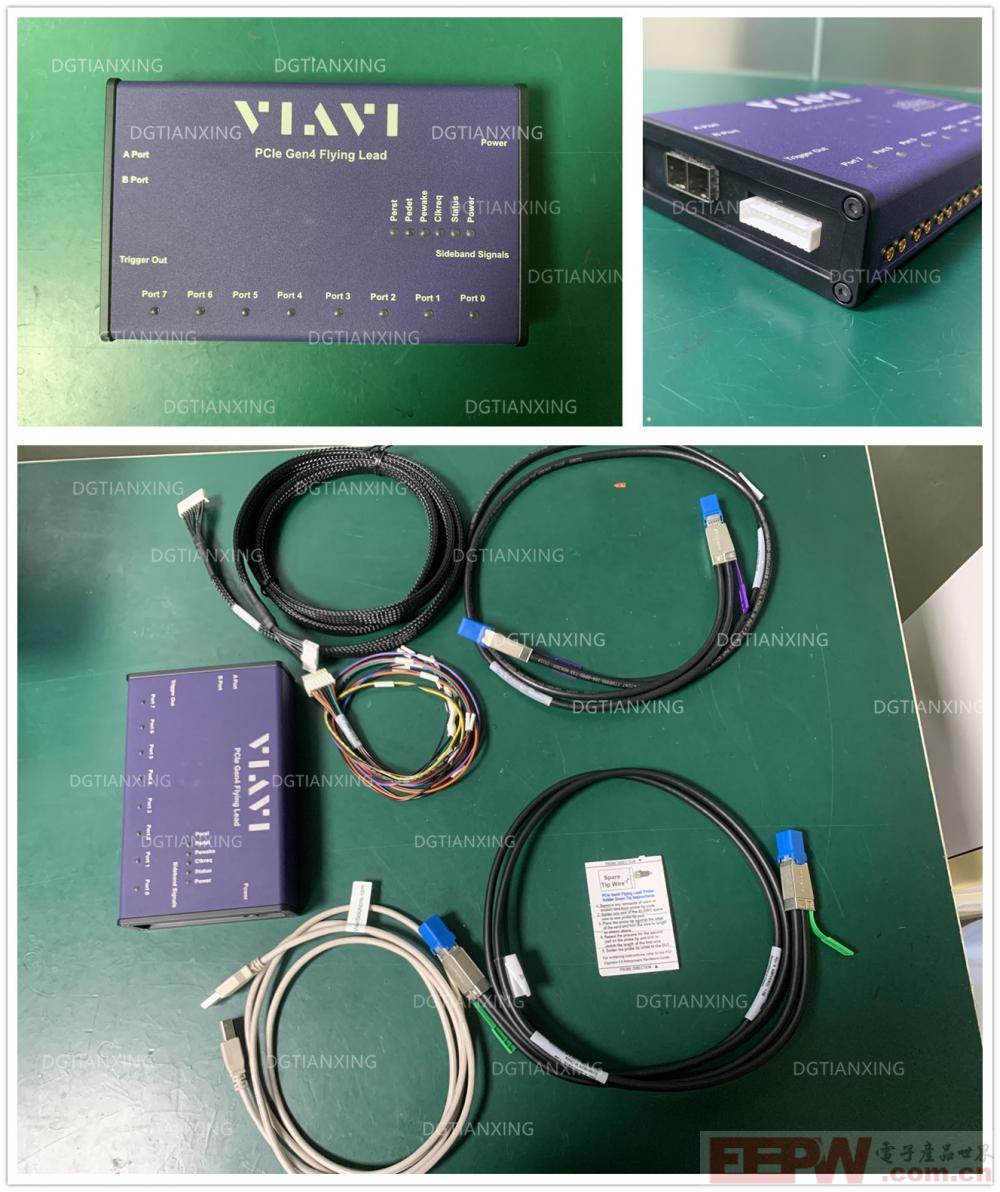

当物理连接器端口不可用时，VIAVI Xgig PCIE4.0飞线引线插入器Xgig4K-PCIe4-X4-FL为主机和端点设备之间的链路提供数据信号分接。每个插入器都提供向下焊接探针尖端，用于连接到被测器件（DUT）。使用多达四个飞行引线插值器，分析仪将支持高达x16的通道宽度。

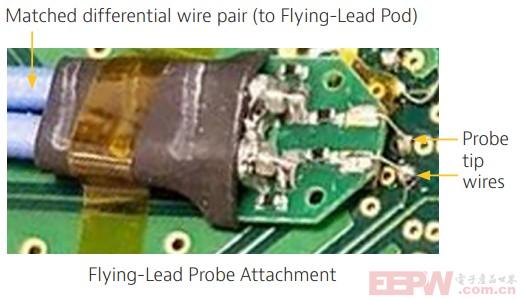

Flying Lead探头配有高质量，低损耗的探头电缆，采用匹配的差分对，通过探头尖端线连接线到小型PCB。尖端导线是可更换的，这允许探头电缆的多种用途。此主动插入器在1到4个通道中的每一通道上分流双向数据，数据以16Gtps的速度采集以供分析。

主要特点

允许速度高达16Gtps，PCIE4.0速率

一个pod支持多达4个通道的链路宽度。多个吊舱可以将链路宽度扩展到16个通道

向下兼容2.5、5.0和8.0 GTps的PCIE1.0至PCIe3.0数据速率

八条差分探头电缆支持同时进行上游和下游捕获

配备2根高质量的SFDF-8674等效定制电缆，用于分析仪连接数据路径使用高灵敏度放大器，确保在很少或没有调谐的情况下实现良好的信号捕获支持PCie边带信号触发和捕获

与多种VIAVI XGIG PCIEAnalyzer机箱类型配合使用

提供一致、可重复的链路训练、均衡协商和其他数据捕获，有Xgig工具套件支持，包括TraceControl、Expert和Serialyticsrm。

应用VIAVI Xgig4k-PCIe4-X4-FL插入器支持VIAVI XGIG4k-pcie4-X16系统机箱的分析仪功能。此插入器的预期用途是捕获同一PCB上没有连接器提供接入点的控制器IC之间的信号。单板计算机（sbc）通常包括许多与PCIe连接的控制器，其他嵌入式和工业系统也是如此。

该插入器的飞铅探针线焊接在主机或端点设备附件的迹线上

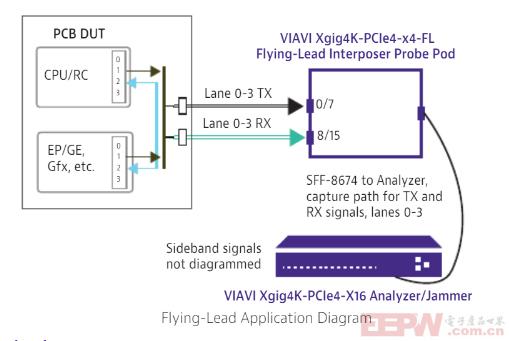

下方显示了DUT通飞行引线盒到分析仪的分接信号数据路径。DUT的PCIe信号数据从上游和下游数据路径捕获（分接），作为分析仪的输入

Flying Lead探针与分析仪配合使用，用于调试和验证新的硬件ICs、新的系统硬件实现，系统BIOS和软件的固件验证，并支持制造测试。
