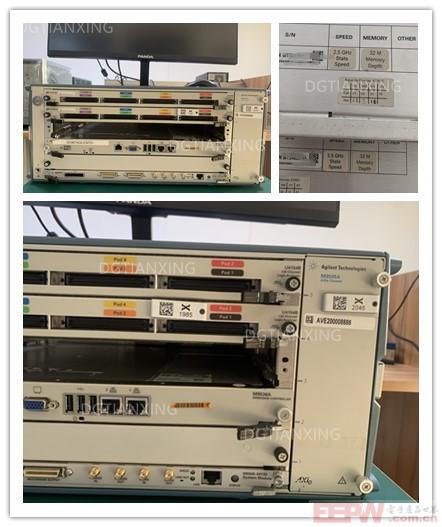

是德U4154B 4 Gb/s 状态模式逻辑分析仪模块
dgtx2009 | 2025-05-27 16:22:19    阅读:11   发布文章

【东莞市天兴电子科技有限公司,是一家仪器仪表集成供应商,公司成立至今有17年,长期与多个知名品牌合作,所有的型号一应俱全,全新产品现货供应,也可根据客户的需求进行订购,为你量身定做的,保证原厂保修,质量有保障!支持以旧换新、以租代购。回收闲置、库存、用过的仪器。欢迎白度直接搜索公司名或关注公众号“东莞天兴”进去咨询哦!Tao Bao店铺:东莞市天兴电子科技】


是德U4154B逻辑分析仪可以对工作速度高达4Gb/s、开眼最小为100ps*100mv的高速数字系统进行可靠的测量、12.5GHz计时缩放和256k采样存储器是您可以同时进行长达20us的状态和高分辨率计时测量。眼图扫描可以在几分钟内提供包含所有通道的信号完整性信息概况。可以存储200M个样本的存储器使你能够捕获足够多的系统活动,以便对复杂系统进行故障诊断。

U4154B配备DDR4 DIMM内插器,作为一款经过证明的解决方案,在全球最先能够验证从DDR4 DIMM(数据速率达到创纪录>3.3Gb/s)捕获的所有字节通道上的同时读写DDR4流量。此外,他还突破了其他多项数据数据速率记录,包括配备 W4633A DDR4 x4/x8 BGA 内插器时的 3.2 Gb/s DDR4 流量,以及配备 FS2514 SODIMM 内插器时的 2.4 Gb/s DDR4 流量。

状态分析(同步采样)

l  深达 200M

l  两种数据速率选件:68 通道 4 Gb/s 和 132 通道 2.5 Gb/s,或 68 通道 2.8 Gb/s 和 132 通道 1.4 Gb/s

l  融合多达三个 U4154B 模块

l  可靠测量,开眼最小为 100 ps x 100 mV

计时分析(异步采样)

l  高达 200 ps(5 GHz),400 M 采样深度,传统计时分析(2.5 GHz 全通道 / 5 GHz 半通道)

l  12.5 GHz(80 ps)计时缩放,256 K存储器深度
